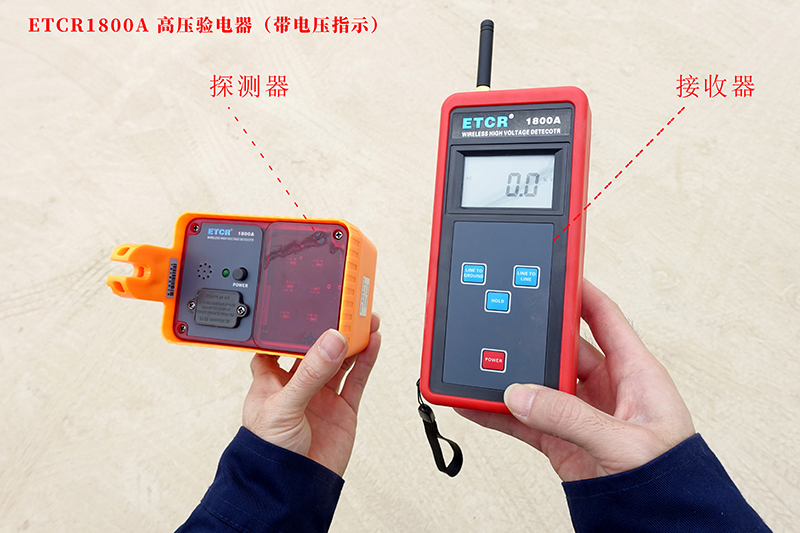

ETCR1800A無線高壓驗電器是一款帶電壓指示的高壓驗電器，用于220kV以下高壓輸電線路驗電，高壓輸電線路對地電壓、感應電壓測試。ETCR1800A無線高壓驗電器由接收器、探測器、伸縮絕緣桿、數據上傳軟件、USB通訊線等組成。今天我們就用這款高壓驗電器進行現場測試。

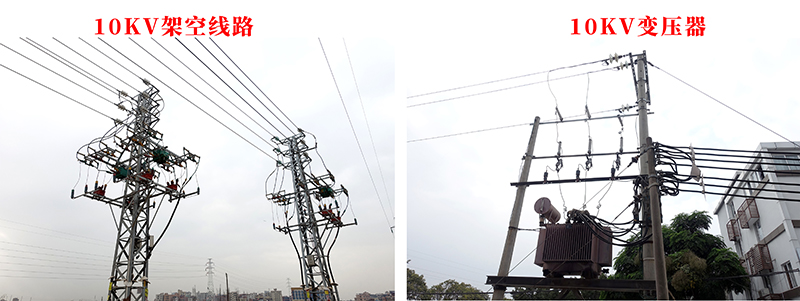

      現場測試有兩個環境，一個是10kV的架空輸電線路，另一個是10kV變壓器一次側線路，測試一下儀器在不同環境的表現。

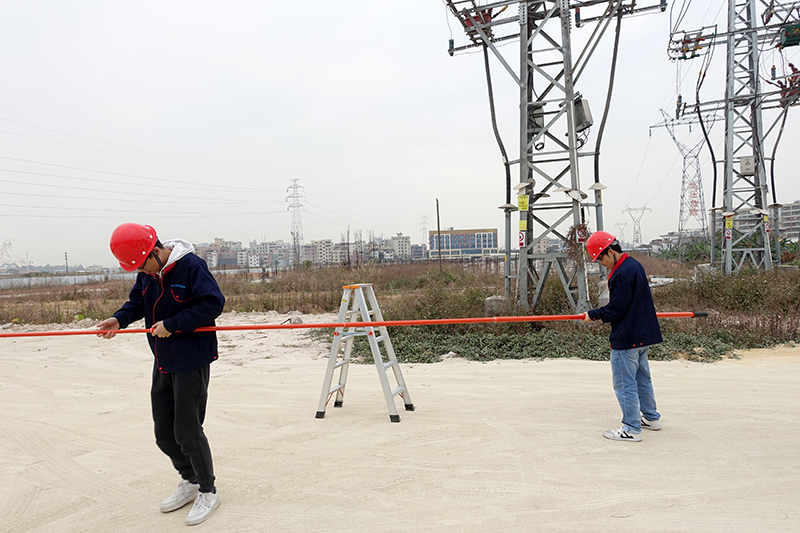

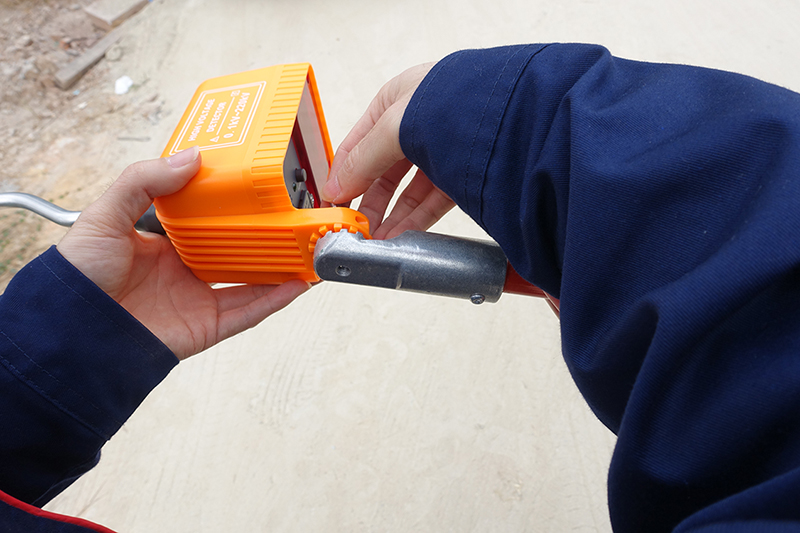

       開始測試之前，要先做好安全防護，測試人員需帶上安全冒、絕緣手套、絕緣靴子等絕緣裝備。首先安裝絕緣桿，把伸縮絕緣桿調到所需的長度，每一節絕緣桿拉到盡頭，再用力旋鈕一下就可以卡緊。絕緣桿安裝好后，接著把探測器安裝在絕緣桿末端，把探測器的凸齒和絕緣桿的凸齒對應好，扭緊螺絲就可以了。

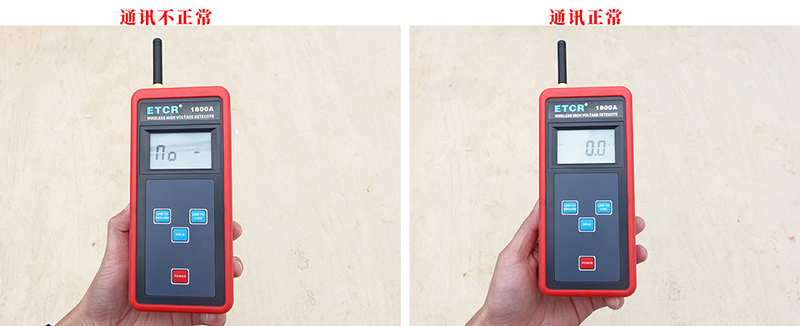

       裝好探測器后，先開機同時打開接收器，等探測器和接收器通訊正常才可以開始測試，通訊正常如下圖：

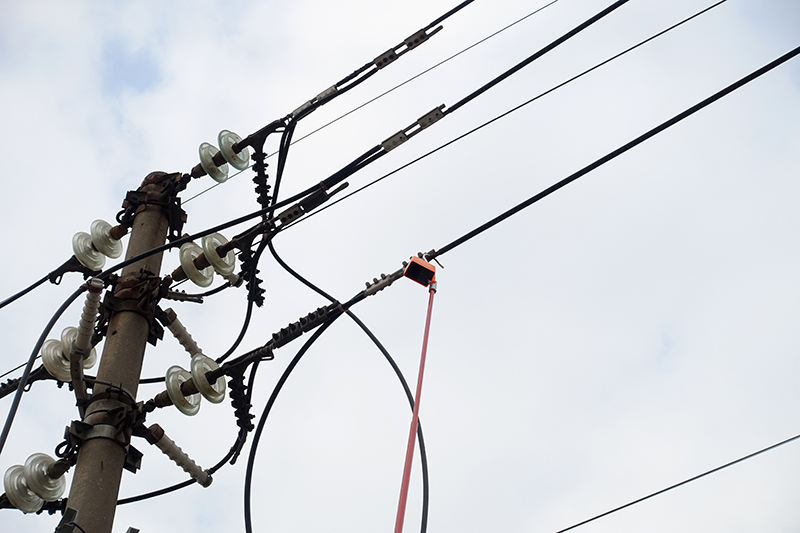

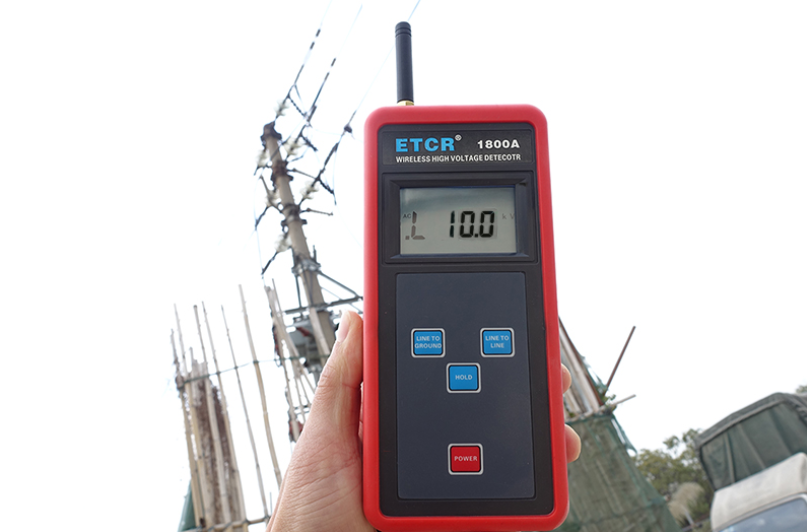

       10kV架空輸電線路測試，用絕緣桿把探測器送上高壓線。探測器的探勾要掛在裸露的電纜線上，此時探測器發出報警，紅色LED燈閃爍，同時有嘟-嘟-嘟的警告聲。接收器上顯示線路電壓10kV，對地電壓5.6kV。

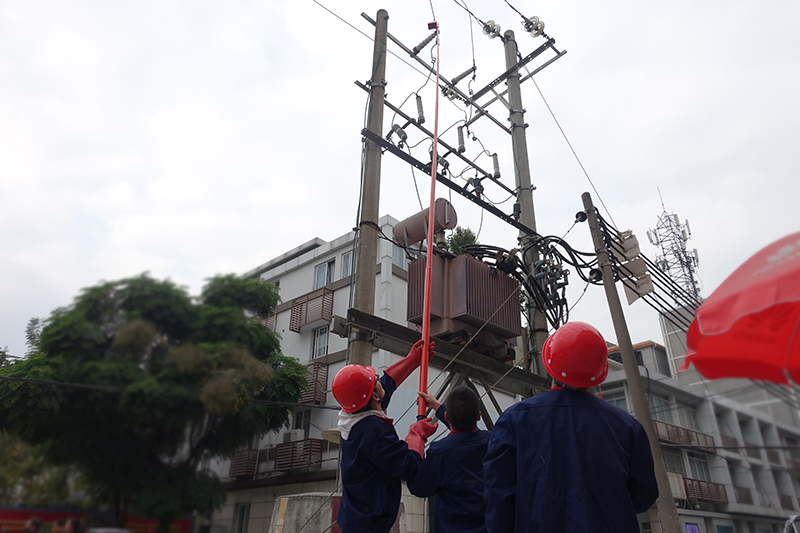

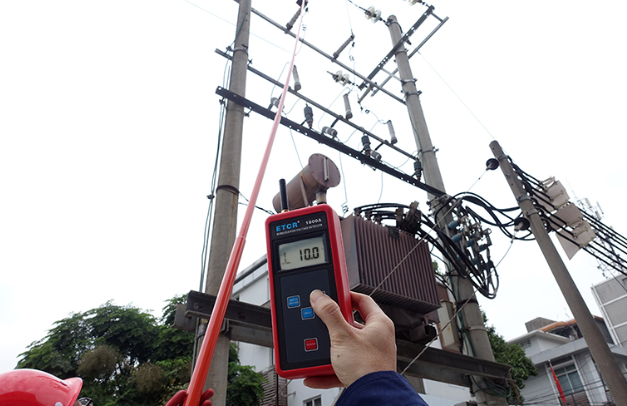

       10kV變壓器一次側線路測試，用絕緣桿把探測器送上變壓器高壓側。探測器的探勾掛在變壓器一次側裸露的電纜線上。此時探測器發出報警，紅色LED燈閃爍，同時有嘟-嘟-嘟的警告聲。接收器上顯示線路電壓10kV，對地電壓5.1kV。

        測試結果：ETCR1800A無線高壓驗電器能有效迅速發出驗電聲光報警，電壓等級顯示準確，對地電壓測量準確。儀器除了驗電報警外，還可以顯示電壓等級，測量對地電壓，可用于驗電、檢測線路電壓等級、檢測高壓線路殘留感應電壓、線路故障巡查，有效保護作業人員的安全。
