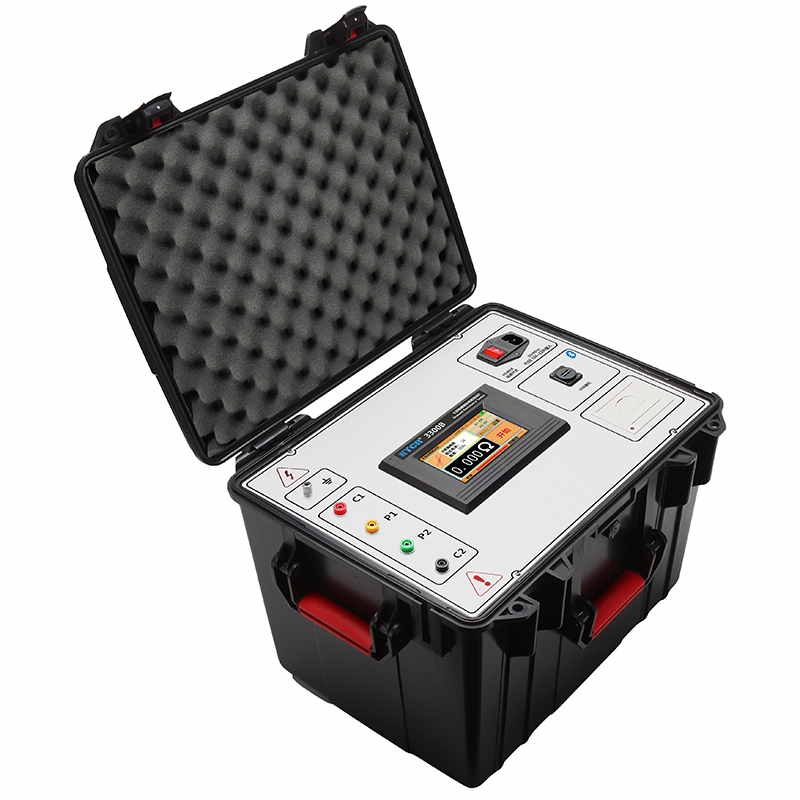

ETCR3300B大型地網接地電阻測試儀

主要功能
測量大型接地裝置接地電阻，接地導通，土壤電阻率，跨步電壓，接觸電壓，地表電位梯度等。
接地阻抗測量范圍：0.000Ω～2000Ω
土壤電阻率測量范圍：0Ωm～125kΩm
輸出電流等級：1A～5A
最大輸出電壓：400V
存儲功能：數據存儲1000組
報警功能：可設置報警閾值
USB通訊接口
藍牙通訊
內置打印機

ETCR3300B大型地網接地電阻測試儀又稱大地網接地阻抗測試儀、異頻法接地電阻測試儀、大地網測試儀，用于變電站地網、發電廠、微波站、通訊基站等大型地網接地參數測量。儀器功能強大，可測試工頻接地阻抗、接地導通電阻、土壤電阻率、跨步電壓、接觸電壓、電位梯度等工頻特性參數。
ETCR3300B大型地網接地電阻測試儀根據《JJG984-2004接地導通檢定規程電阻測試儀》，《DL/T475-2006接地裝置特性參數測量導則》，《DL/T845.2-2004電阻測量裝置通用技術條件第二部分：工頻接地電阻測試儀》生產制造。具有獨特的接地樁及連接線診斷功能和自檢功能，確保測試結果的準確。儀器采用超強的自動變頻抗干擾技術，配合400V/5A大功率輸出，能在強干擾環境下準確測得工頻50Hz下的數據。
ETCR3300B大型地網接地電阻測試儀具有存儲功能、時鐘功能，自動存儲含有日期時間的測試結果1000組，通過USB接口可將測試數據安全的上傳到PC機，可以實現歷史數據讀取、查閱、保存、打印等功能。儀器具有支持安卓系統的藍牙通訊功能。
產品特點
1、全面測量大地網接地工頻特性參數。
2、輸出電流1A～5A，電壓400V，采用自動變頻技術及軟硬件濾波技術，使得儀器具有很高的抗干擾性能，測試數據穩定可靠。
3、具有電流樁與電壓樁測試功能，用于診斷連接線接觸不良、電壓樁與電流樁接地不良的故障。

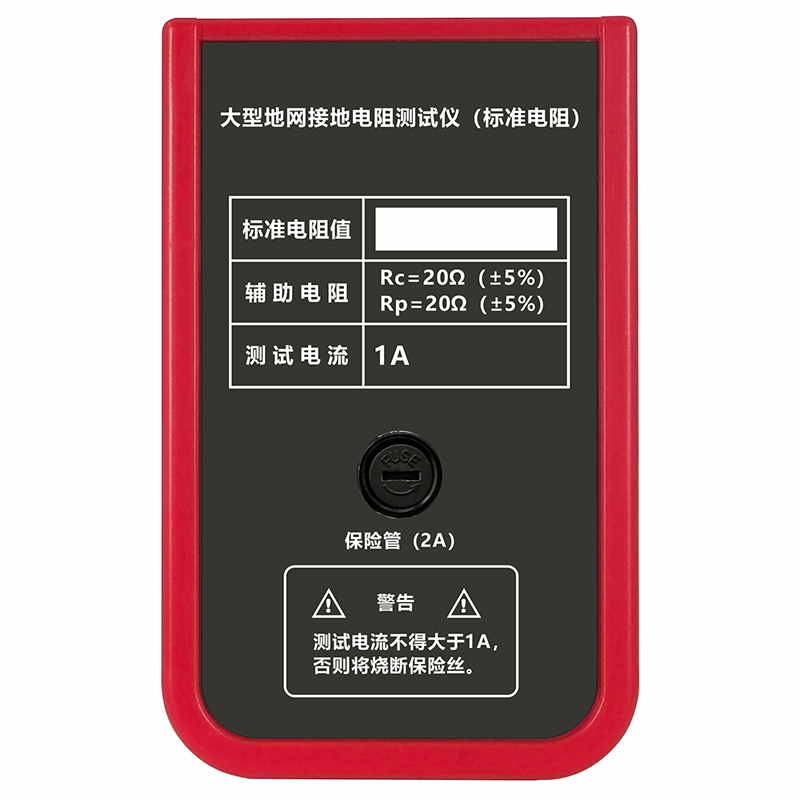

4、自檢功能，配有0.5Ω標準電阻可隨時對儀器進行自檢，確保測試結果的準確性。
5、報警功能，可設置報警閾值。
6、存儲功能，數據存儲1000組。
7、USB通訊接口，數據上傳功能。
8、藍牙通訊功能。
9、內置打印機

電源	AC220V±10％，50Hz
顯示屏	5寸觸摸彩屏
阻抗測量范圍	0.000Ω～2000Ω
最高分辨率	0.001Ω
測量誤差	±2%rdg±5dgt
土壤電阻率測量范圍	0Ωm～125kΩm（由電阻測量范圍與測試長度而定）
土壤電阻率測量精度	根據R的測量精度而定(ρ=2πaR；a:1 m～100m；π=3.14)
抗工頻電壓干擾能力	10V（50Hz）
測試電流波形	正弦波
測試電流頻率	于40Hz至60Hz之間任意選擇一個或兩個頻率點
最大輸出電流	5A
輸出電流等級	1A、2A、3A、4A、5A
最大輸出電壓	400V
測量線要求	電流線銅芯截面積≥2.0mm2；電壓線銅芯截面積≥1.5mm2
外形尺寸	460×380×320mm
儀器重量	主機重量：約26kg，總重量：約33kg（含附件）
數據存儲	1000組，
打印機	內置式，可在現場打印測試結果
計算機接口	USB接口，數據上傳功能
藍牙通訊	支持安卓系統
耐壓	AC 3700V/rms(電路與外殼之間)
工作溫濕度	-10℃～40℃；80%RH以下
存放溫濕度	-20℃～60℃；70%RH以下

產品圖片	產品型號名稱	電阻量程	輸出最大電壓	輸出最大電流	頻率	通訊方式	其它
	ETCR3300B大地網接地電阻測試儀	0Ω～2000Ω	400V	5A	40Hz～60Hz	USB通訊、藍牙	打印機

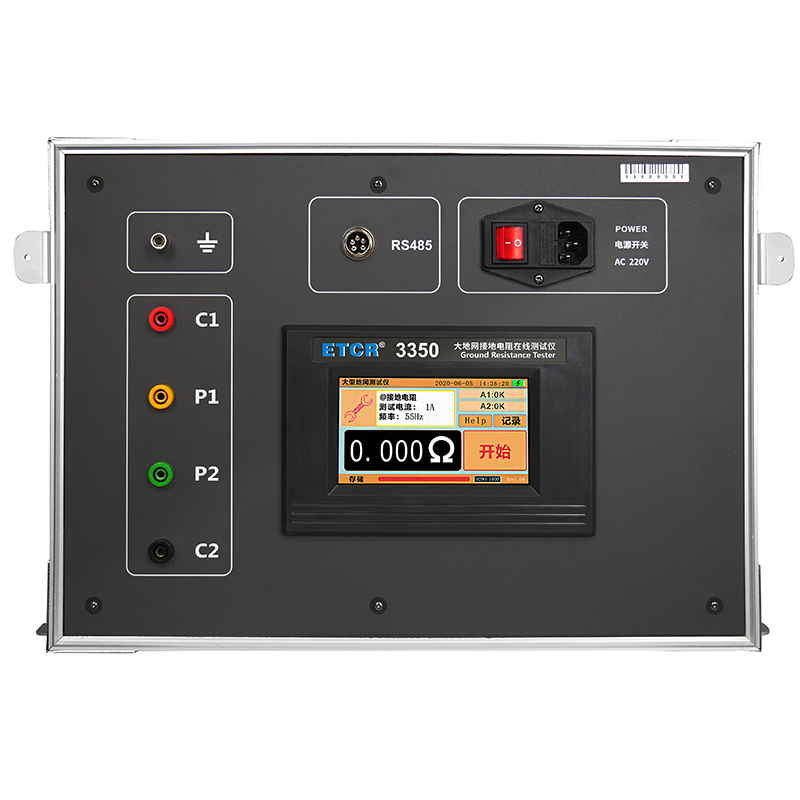

	ETCR3350大地網接地電阻在線監測儀	0Ω～2000Ω	400V	5A	40Hz～60Hz	485通訊、藍牙
