ETCR5000電能質量分析儀是一款專為現場測試的三相、多功能、智能化、人機操作簡潔的綜合型測試儀器。具有操作簡易，超大液晶彩屏顯示，高分辨率，中英文雙語操作界面，防振結構外殼等特點?？赏瑫r測量4路電流(ABC三相及中性線電流)，4路電壓(ABC三相電壓及中性線對地電壓)、電流電壓的峰值、一段時間內的最大最小值、三相不平衡度、短時電壓閃變、變壓器K因數、有功功率、無功功率、視在功率、功率因數、位移功率因數、有功電能、無功電能、視在電能、諧波比、總諧波失真度等；顯示電流電壓的實時波形、相量圖、諧波比柱形圖；動態捕捉電壓電流瞬時變化，監測啟動電流，監測各電力參數并生成告警列表，長時間記錄測試數據并生成趨勢曲線圖等功能。
波形模式是ETCR5000電能質量分析儀的主要功能之一，顯示電壓波形，電流波形，可以分相、分線來單獨顯示，有真有效值顯示（RMS），總諧波失真率顯示（THD）、峰值因數顯示（CF）、電壓、電流的極值和平均值顯示（Max/Min）、各測試值同時顯示（RMS/DC/THD/DF/CF）和相量圖顯示，一共有六種顯示模式。

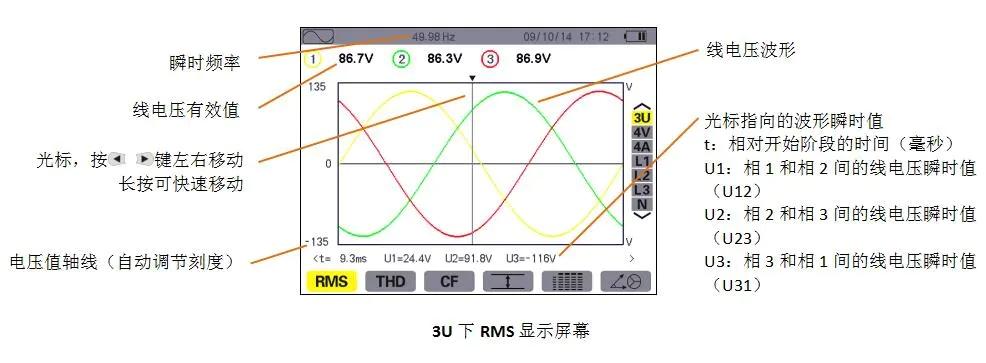

1. 有真有效值顯示（RMS）
顯示某時間段內測量信號的波形及電壓、電流真有效值，可以按不同相或者線來分別顯示電流電壓的波形及真有效值。

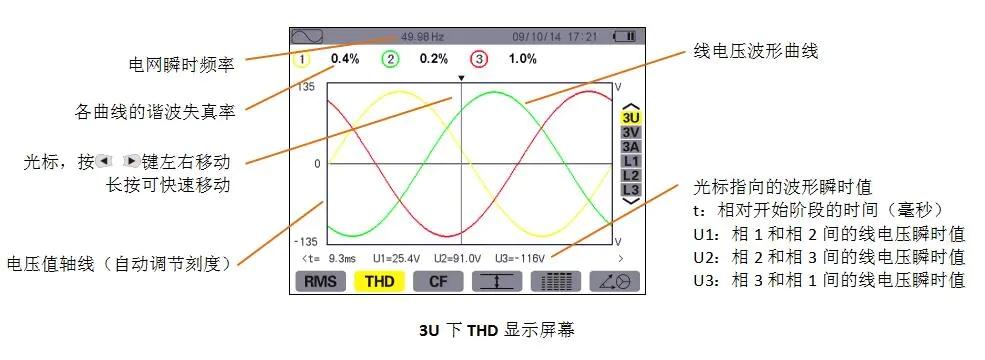

2. 總諧波失真率顯示（THD）
顯示被測量信號在某時間段內的波形以及電壓、電流總諧波失真率，可以按不同相或者線來分別顯示電流電壓的波形及總諧波失真率。

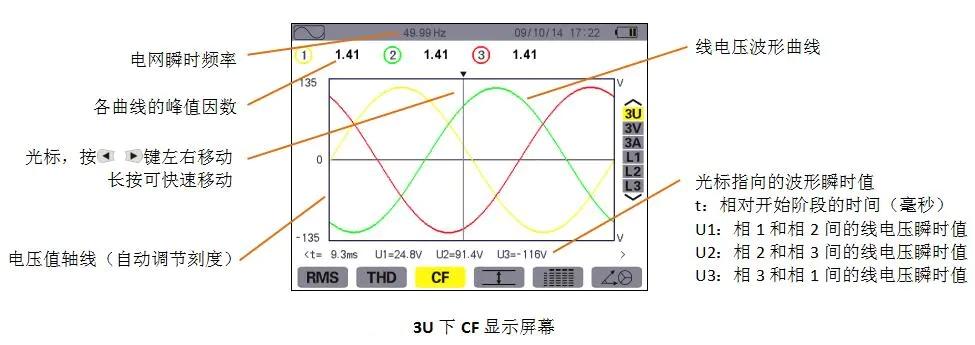

3. 峰值因數顯示（CF）
顯示被測量信號在某時間段內的波形以及電壓、電流峰值因數，可以按不同相或者線來分別顯示電流電壓的波形及峰值因數。

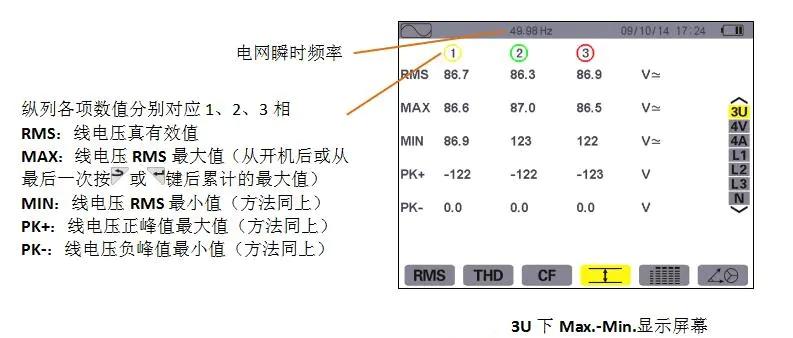

4. 電壓、電流的極值和平均值顯示（Max/Min）
顯示電壓、電流的RMS值、最大值、最小值，正峰值最大值，負峰值最小值。
5. 各測試值同時顯示（RMS/DC/THD/DF/CF）
顯示所有電壓、電流測量值(RMS,DC,THD,DF,CF,PST,KF)。

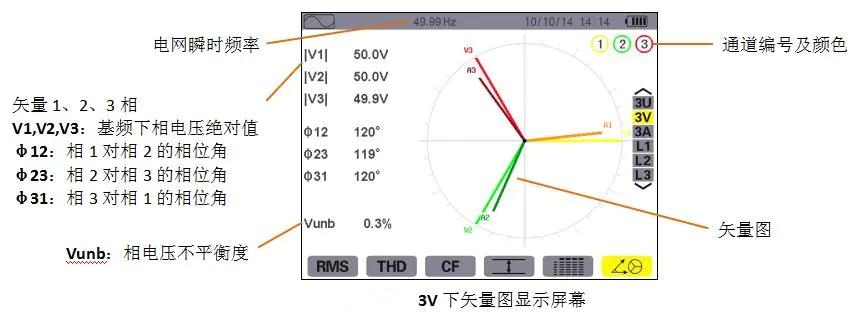

6. 相量圖顯示
顯示基頻下電壓或電流的絕對值、相位、不平衡度。
廣東銥電測控技術有限公司專注于電力智能測試控制儀器儀表的研發生產，是電能質量分析儀、電參數在線測試儀，三相相位伏安表生產廠家。銥電測控服務熱線：400-006-0068，了解更多請訪問銥電官網：m.wxcheng.com
