ETCR1400B分體式架空線路接地故障巡查儀

主要功能
用于架空高壓線路單相接地故障查巡，對接地故障點進行精確定位。準確查找架空線路的單相金屬性接地、經電弧接地、經過渡電阻接地、瓷瓶擊穿、避雷器擊穿等隱蔽性接地故障
輸出電壓：3000V/8000V
輸出電流：≤50mA
接地故障電阻：≤150kΩ
線路電抗：≤30MΩ
輸出頻率：50Hz
無線通訊距離：50m
藍牙通訊距離：40m
USB通訊接口
可充電鋰電池

ETCR1400B架空線路接地故障巡查儀又稱二分法架空線路接地故障查找儀、架空線路單相接地故障定位儀、小電流接地故障定位儀、配網專用架空線路故障定位儀，適用于不長于25公里的架空高壓線路巡查單相接地故障，對接地故障點進行精確探尋定位（巡查作業時線路需停止運行）。儀器適用于裸導線或帶絕緣外皮的導線，能準確找到架空線路的單相金屬性接地、經電弧接地、經過渡電阻接地、瓷瓶擊穿、避雷器擊穿等隱蔽性接地故障。

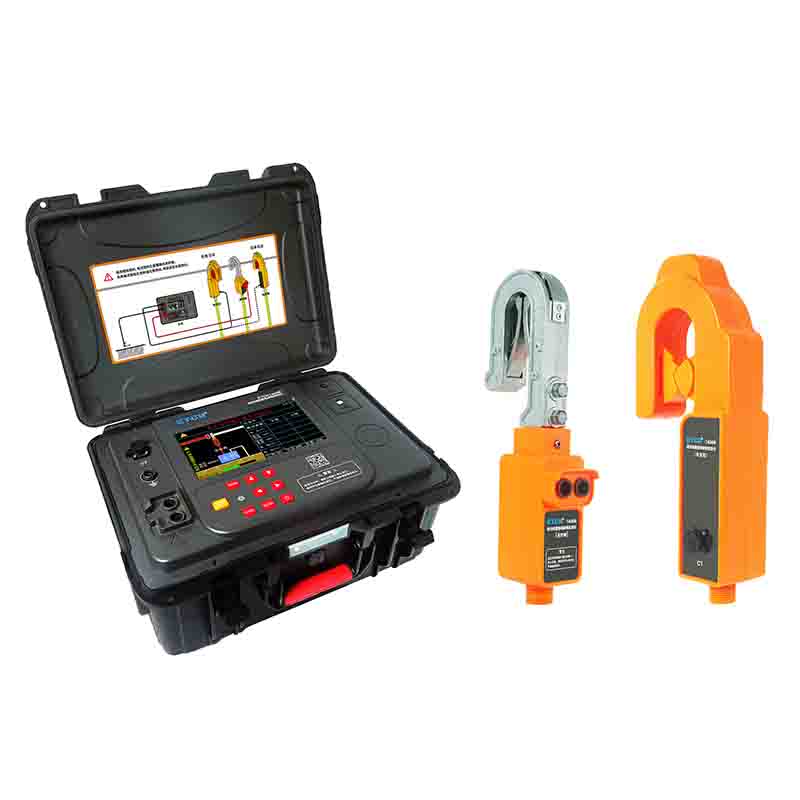

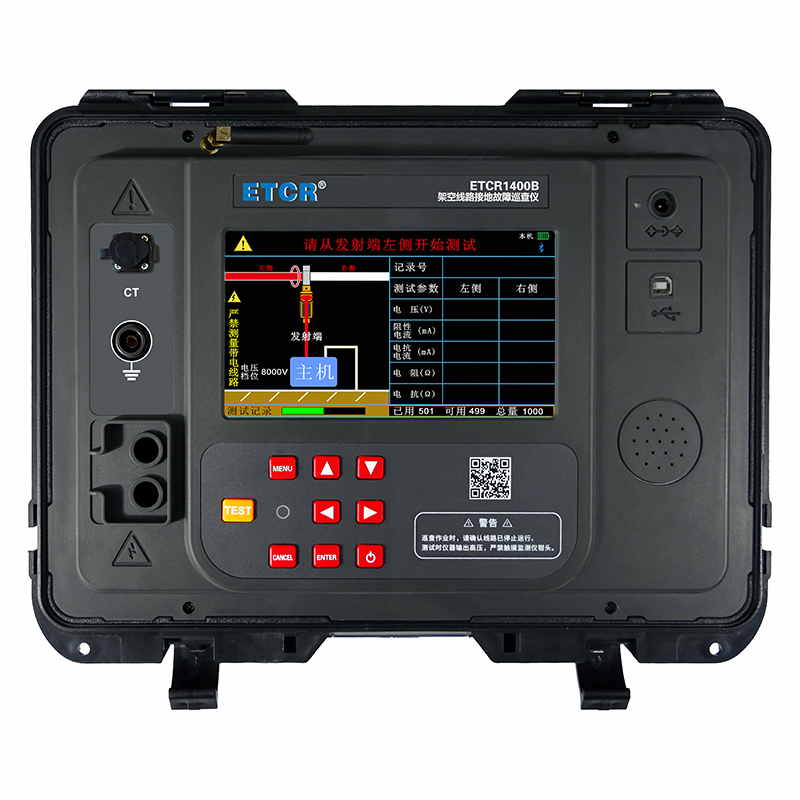

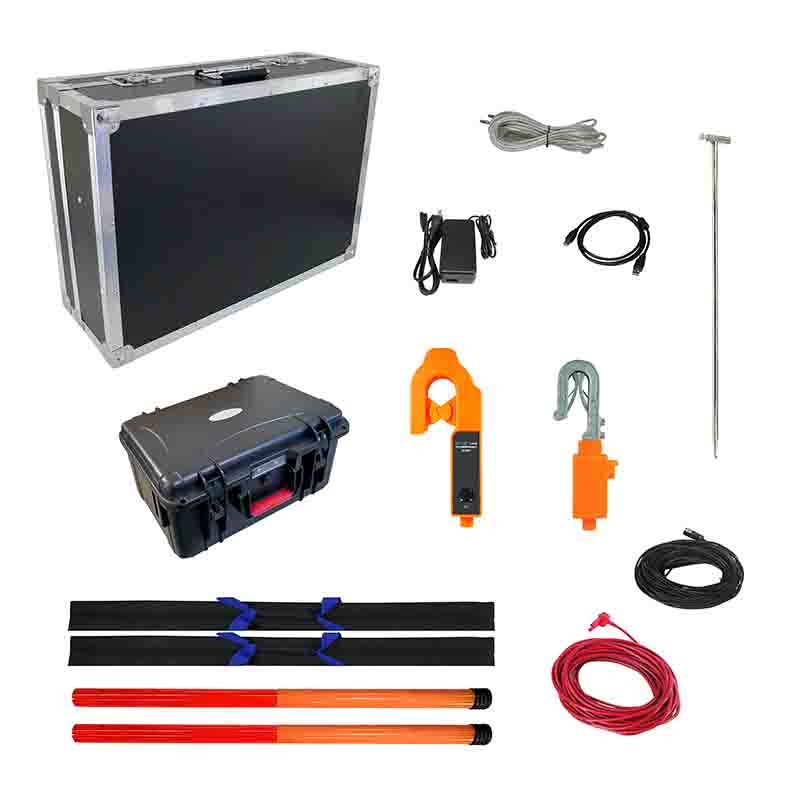

ETCR1400B架空線路接地故障巡查儀，由主機、電流鉗、發射端、測試線、接地針、絕緣桿及附件組成。主機采用7寸彩屏，故障指向清晰明了，測試結果一目了然，主機具有語音播報功能，語音提示操作步驟，測試結果、線路故障方向，使得現場操作更加輕松。電流鉗及發射端結構緊湊，體積小，重量輕，掛裝方便，一次掛裝即可完成線路故障查找，操作簡易快速，極大減輕了測試的工作強度，提高工作效率。儀器還具有藍牙通訊功能、USB通信接口。

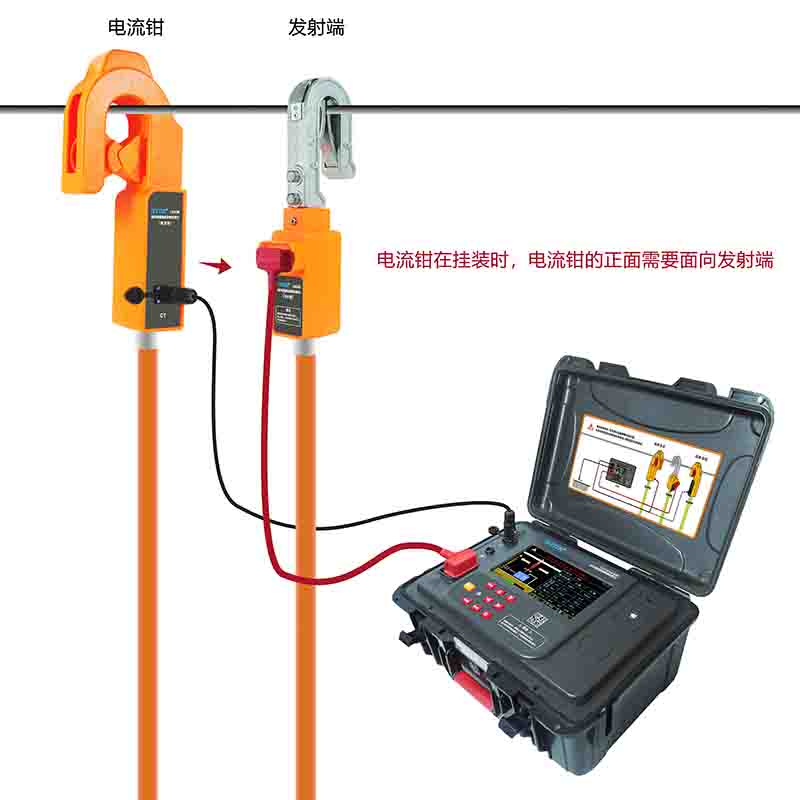

ETCR1400B架空線路接地故障巡查儀，可進行多條線路的接地故障定位。在架空線路停運后，由發射端向線路施加低頻高壓信號，電流鉗檢測電纜線的信號，通過主機分析脈沖電流及阻抗，判斷有無接地故障，在主機液晶屏顯示及語音播報檢測結果。采用二分法逐段測試，從線路中間向兩側測試快速逼近故障點，確定故障位置。
產品特點
1、能準確判斷出接地故障的方向及測量接地故障電阻值，無需斷開PT，測試便捷快速。
2、可應用于帶絕緣外皮的電纜線（發射端掛在驗電環上）。
3、適用于檢測架空線路的單相金屬性接地、經電弧接地、經過渡電阻接地、瓷瓶擊穿、避雷器擊穿等隱蔽性多種故障。
4、特別適合有電纜分支的故障線路。
5、輸出電壓有8000V及3000V兩檔選擇，輸出電流≤50mA。
6、短路檢測能力強，可檢測接地電阻為0Ω的直接短路故障。
7、檢測速度快，掛接后數秒鐘即可得到檢測結果。
8、語音播報功能，提示操作步驟，播報檢測結果。
9、USB通信接口，數據上傳功能。
10、藍牙通訊功能，通訊距離可達40m，下載APP后可在手機進行測試及查看測試結果，做手持接收器使用。
11、可充電鋰電池

電源	主機：14.8V 10400mAh鋰電池
顯示屏	7寸彩色LCD，尺寸153.8mm×85.6mm
測試方式	鉗形CT
輸出電壓	AC 3000V/8000V
輸出電流	≤50mA
接地故障電阻	≤150kΩ
線路電抗	≤30MΩ
輸出頻率	50Hz
鉗口尺寸	Φ36mm
儀表尺寸	主機：355mm×272mm×164mm 電流鉗：297mm×118mm×94mm 發射端：293mm×116mm×51mm
儀表重量	主機：約8362g（含電池）；電流鉗：約354g；發射端：約436g；總重量：約22kg（含附件）
過熱保護	儀器過熱時停止測試并發出提示，3分鐘后自動恢復
自動關機	儀器無操作15分鐘后自動關機
電池電量顯示	顯示主機電池電量
數據上傳	主機帶有USB接口，上傳測試數據
藍牙通訊	通訊距離40m(較空曠環境下)
工作高度	海拔<5000m
絕緣桿尺寸	約4300mm
工作溫濕度	溫度: -20℃～70℃，濕度：5～90％RH

產品圖片	產品型號名稱	電壓檔位	適用場景	語音播報	驗電器	USB通訊	藍牙
	ETCR1400集成式架空線路接地故障巡查儀	3000V/8000V	裸電纜線	有	有	有	有
	ETCR1400B分體式架空線路接地故障巡查儀	3000V/8000V	絕緣皮 /裸電纜線	有	--	有	有
	ETCR1400C架空線路接地故障巡查儀	3000V/8000V	絕緣皮 /裸電纜線	有	--	有	有

《ETCR1400B分體式架空線路接地故障巡查儀》
