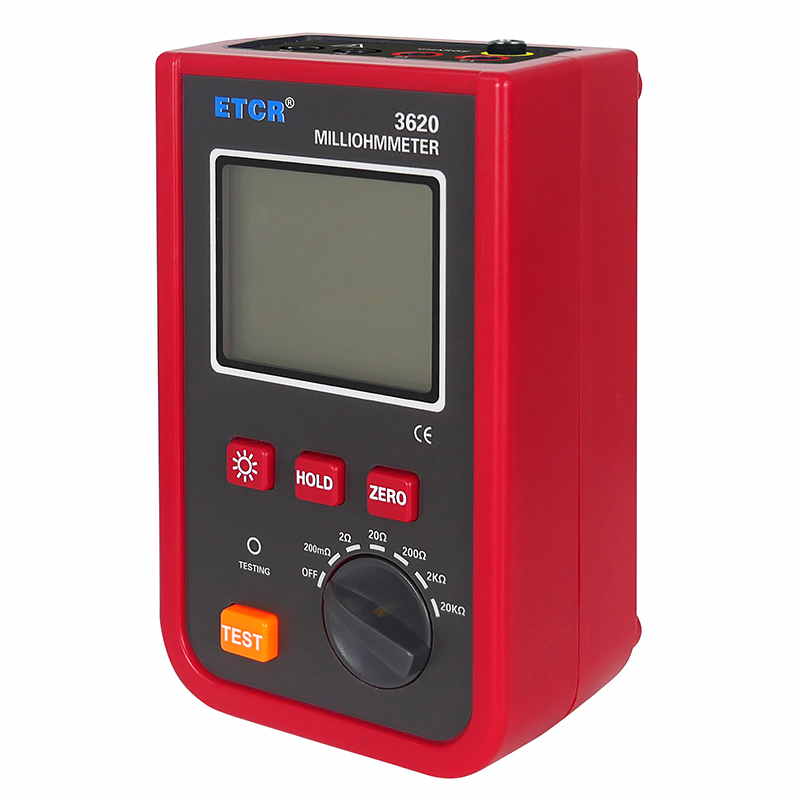

ETCR3620便攜式毫歐計

主要功能
用于直流電阻測量
電阻測量范圍：1mΩ～20.0kΩ
測量檔位：200mΩ、2Ω、20Ω、200Ω、2kΩ、20kΩ
測試電流：1.2A MAX
存儲功能：數據存儲200組
可充電鋰電池

ETCR3620便攜式毫歐計又稱直流低電阻計、直流電阻測試儀，歐姆計，主要用于測量電纜的導線電阻，開關、接插件、繼電器的接觸電阻，線圈、電動機、變壓器繞組的直流低電阻，金屬鉚接件金屬構件之間，地網地極連接導體間的聯接電阻。儀表廣泛應用于工礦企業、建筑監測監理公司、建筑施工單位、防雷公司、電力部門、船舶機車廠等

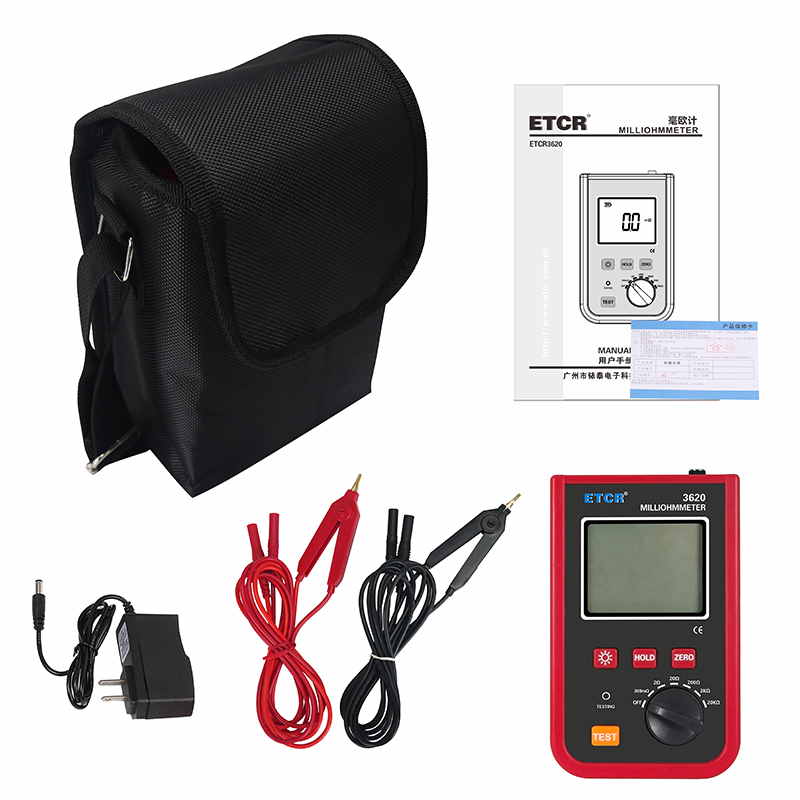

ETCR3620便攜式毫歐計由主機、測試線組成。儀表采用微處理機技術，精密四線法測試，準確度高，采用雙臂電橋法測量技術，無需校驗線阻。電阻測量檔位：200mΩ、2Ω、20Ω、200Ω、2kΩ、20kΩ，最大測試電流：1.2A。采用大容量鋰電池，存儲功能，儀表操作簡易，攜帶方便。
產品特點
1、便攜式結構設計，攜帶方便，操作簡單。
2、精密四線法測試，準確度高，最小分辨率：0.1mΩ。
3、采用雙臂電橋法測量技術，無需校驗線阻。
4、存儲功能：數據存儲200組。
5、可充電鋰電池

1、量程及準確度

檔位	精度	分辨率	最大測試電流
200mΩ	±0.1%FS±15dgt	0.1mΩ	1.2A
2Ω		1mΩ	510mA
20Ω		0.01Ω	210mA
200Ω		0.1Ω	210mA
2kΩ		1Ω	21mA
20kΩ		10Ω	2.1mA

2、技術規格

電源	DC 7.4V 2600mAh鋰電池
顯示模式	顯示域：58.5mm×46mm
測試電流	≤1.2A
檢測方式	精密四線法，2路A/D同時檢測
電阻量程	1mΩ～20.0kΩ
測量檔位	6檔：200mΩ、2Ω、20Ω、200Ω、2kΩ、20kΩ

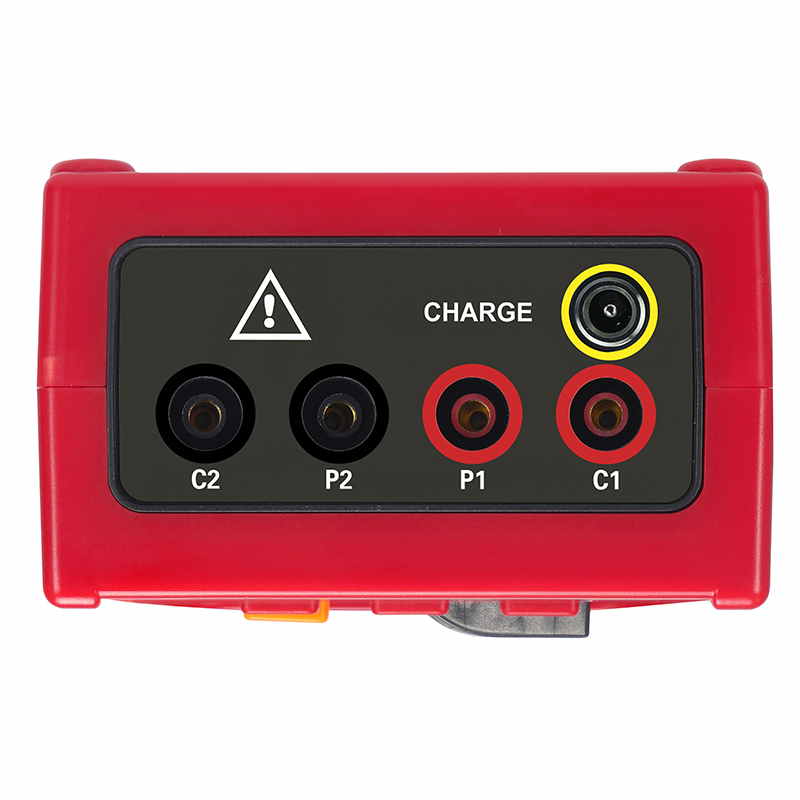

測試接口	C1電流正、C2電流負、P1電壓正、P2電壓負
測量時間	2秒/次
數據存儲	有，掉電或更換電池不會丟失數據（200組）
測試指示	測試過程中藍色TESTING燈閃爍
測試線	2組：紅黑各1組，線長0.8m
背光功能	有，適合昏暗場所
溢出顯示	超量程溢出功能：“OL”符號顯示
低電壓指示	當顯示低電符號時，提醒及時充電。
主機尺寸	159mm×100mm×66mm
質量	儀表：約460g（含電池）；總質量：約640g（含附件）
線路電壓	應避免（線路不可帶電測量，可能損壞儀器)
耐壓	AC 3700V/rms(外殼與螺釘之間)
適合安規	IEC61010-1、CAT Ⅲ 600V、污染等級2、JJG724-1991《直流數字式歐姆表檢定規程》、JJG166-1993《直流電阻器檢定規程》、《DL/T967-2005回路電阻測試儀與直流電阻快速測試儀檢定規程》
工作溫濕度	-10℃～40℃；80%rh以下
存放溫濕度	-10℃～60℃；70%rh以下

產品圖片	產品型號名稱	測試電流	電阻量程	最小分辨率	線阻校驗	電源
	ETCR3620便攜式毫歐計	1.2A	0.1mΩ～20kΩ	0.1mΩ	需要	7.4V鋰電池
	ETCR3640便攜式微歐計	5A	1uΩ～200Ω	1uΩ	不需要	7.4V鋰電池
