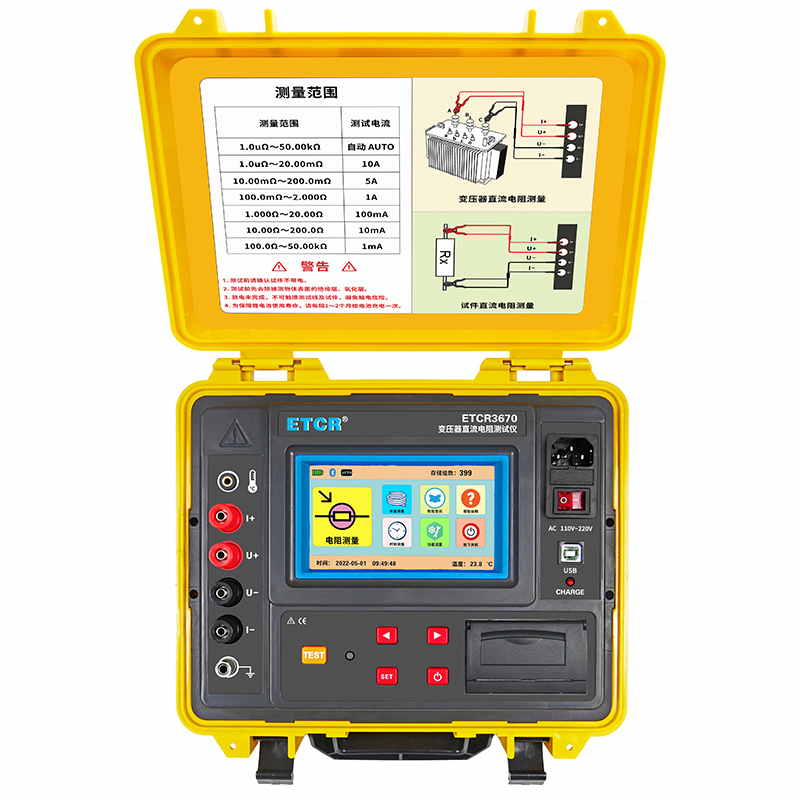

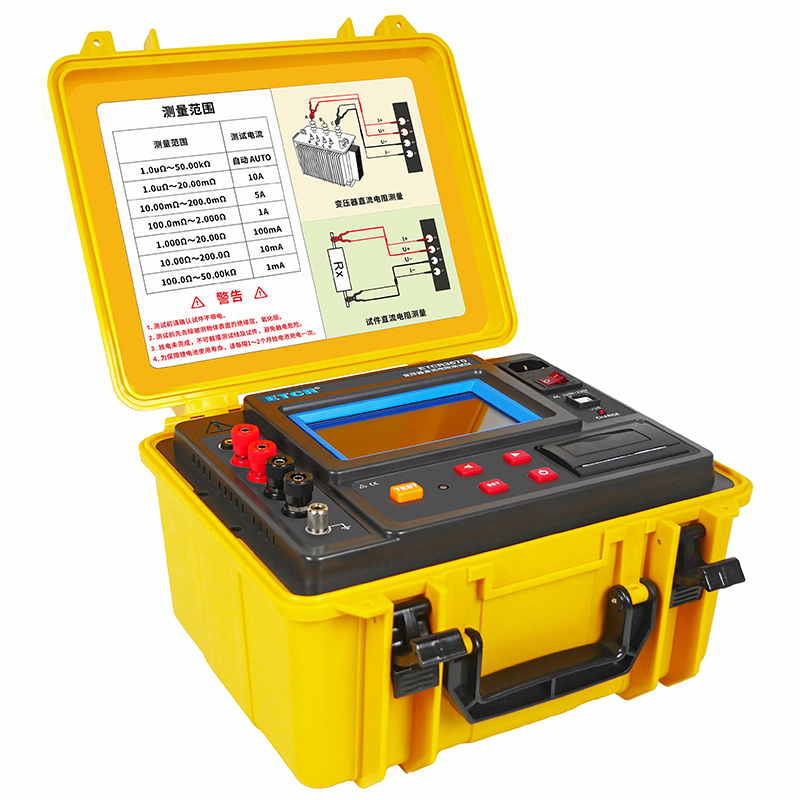

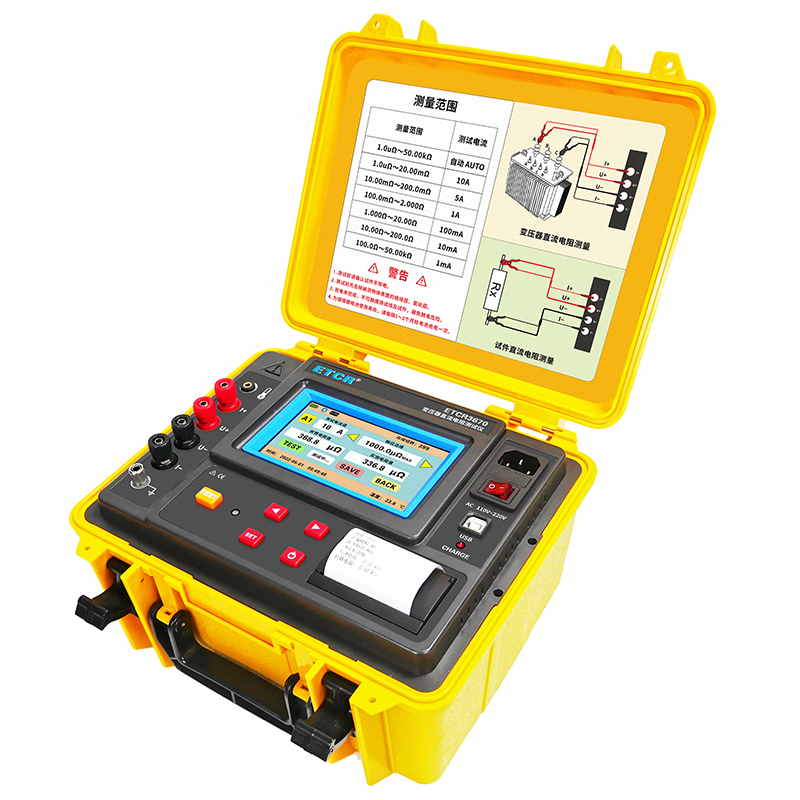

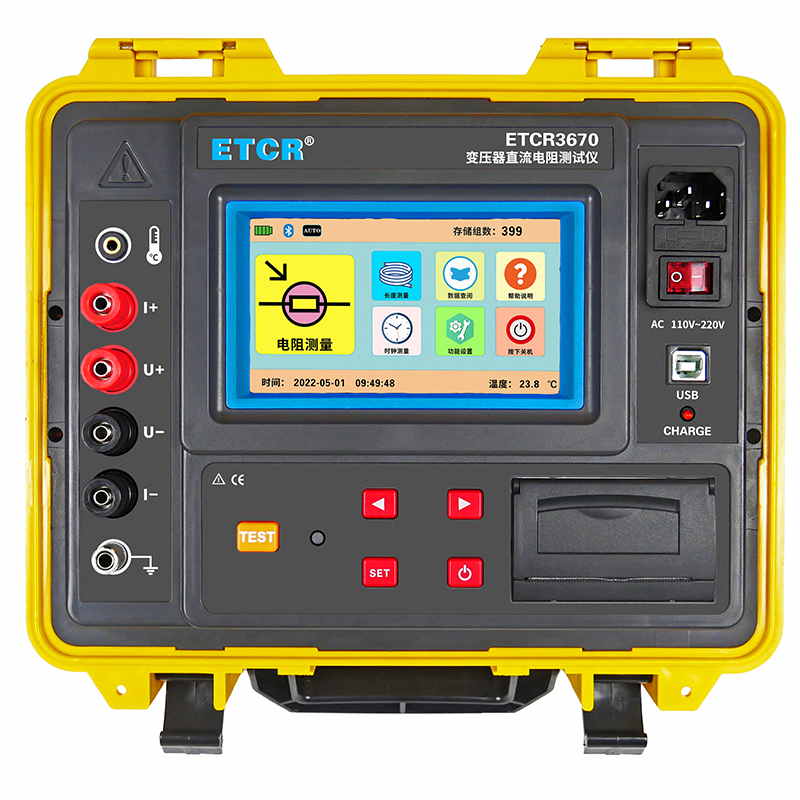

ETCR3670變壓器直流電阻測試儀用于快速測量各種變壓器繞組直流電阻。變壓器制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目，能有效發現變壓器線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。

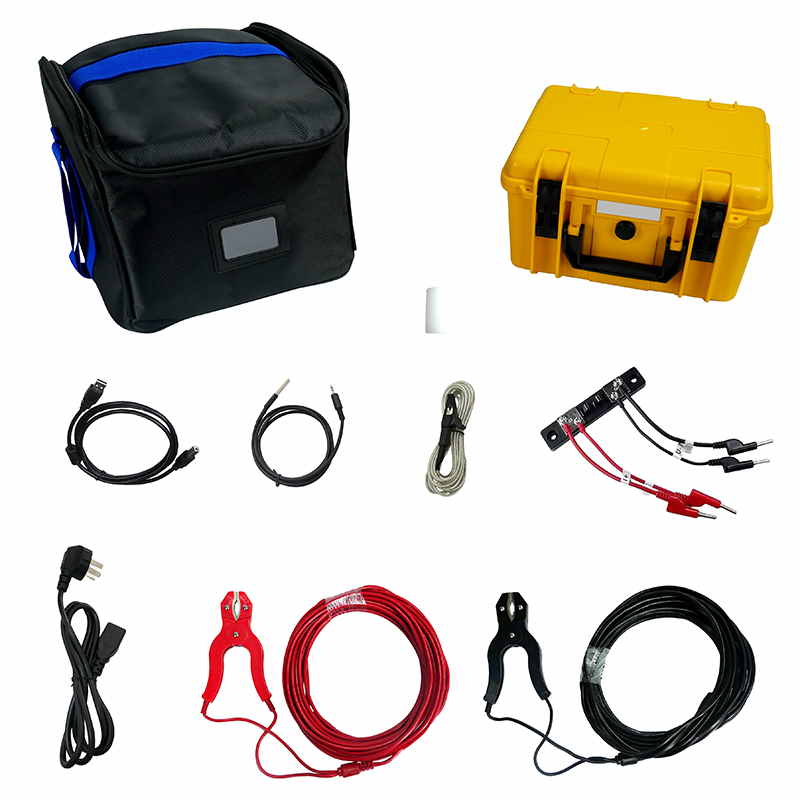

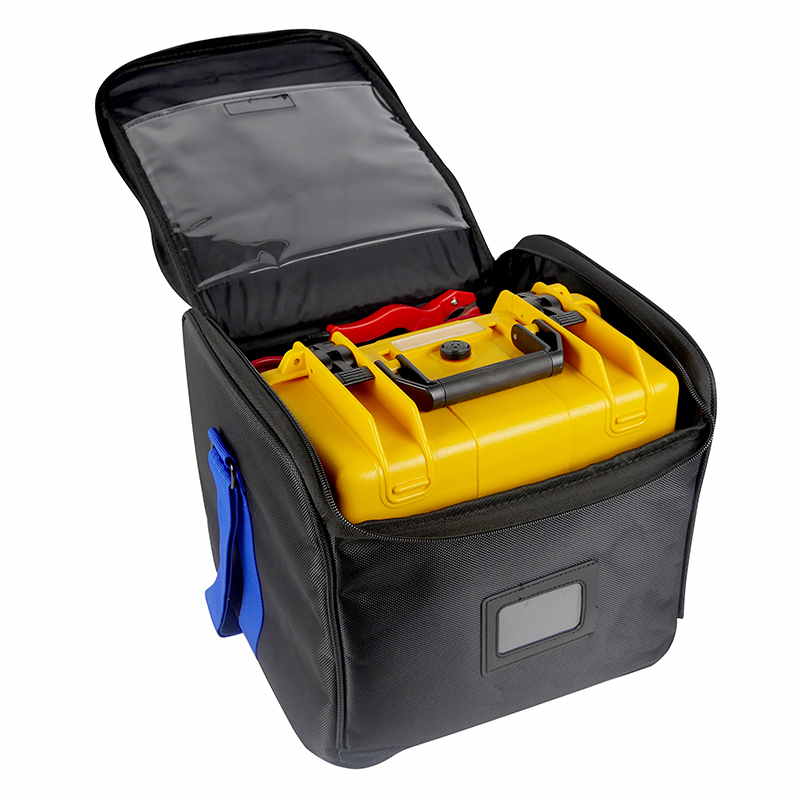

ETCR3670變壓器直流電阻測試儀由主機、測試線、溫度傳感器、USB通訊線等組成，儀表采用微處理機技術，精密四線法測試，準確可靠。儀表有AC220V及大容量鋰電池兩種供電模式，自動測量及手動測量?jī)煞N測量模式，儀表具有75℃溫度折算電阻計算功能，根據試品的溫度、材質進行補償折算。儀表采用5寸全彩高清觸摸屏，帶背光調節功能，強光下清晰可見。儀表外殼采用防水保護箱，防撞、防摔、防水堅固安全耐用，儀表帶有內置打印機、藍牙通訊，USB接口。儀表還有自動放電功能，告警功能、時鐘功能、自動關機功能等。是快速測量變壓器直流電阻的理想儀表。
產品特點
1、儀表有兩種供電模式，AC 220V及內置大容量鋰電池，滿足用戶在各種場合使用的要求。
2、兩種測量模式，自動測量模式：可根據負載自動選擇測試電流。手動測量模式：有7檔測試電流。
3、測試電流檔位：AUTO、10A、5A、1A、100mA、10mA、1mA。
4、最大輸出電壓24V，最大測試電流10A，測試速度快，特別適用于變壓器測量。
5、具有放電功能，測試后自動放電，放電指示清晰，避免誤操作。
6、具有75℃折算電阻功能，對試品的溫度材質進行補償折算。
7、報警功能，可設置電阻報警閾值。
8、存儲功能;數據存儲600組。
9、5寸觸摸彩屏。
10、內置打印機。
11、藍牙通訊。
12、USB通訊接口。
品展示.jpg)
| 電源 | AC 220V |
| 內置鋰電池 | DC 22.2V 5200mAh |
| 顯示模式 | 5寸真彩液晶觸摸屏，分辨率480×854 |
| 背光調節 | 滑條拖動調節亮度 |
| 顯示范圍 | 1.0uΩ～50.00kΩ |
| 測量電流與精度 | 200.0uΩ～50.00KΩ 自動AUTO |
| 200.0uΩ～20.00mΩ 10A 0.2%FS | |
| 10.00mΩ～200.0mΩ 5A 0.5%FS | |
| 100.0mΩ～2.000Ω 1A 1%FS | |
| 1.00Ω～20.00Ω 100mA 1%FS | |
| 10.0Ω～200.0Ω ≤10mA恒壓法 1%FS | |
| 100Ω～50.00kΩ ≤1mA 恒壓法 1%FS | |
| 最高分辨率 | 0.1uΩ |
| 測試電流檔位 | 自動AUTO、10A、5A、1A、100mA、10mA、1mA |
| 輸出電壓 | 24V MAX |
| 測試方式 | 精密四線法，2路A/D同時檢測 |
| 測試模式 | 自動、手動 |
| 導線長度測試 | L：≤9999m |
| 標準導線長度 | 標準導線長度設置范圍：1m～200m |
| 溫度測量范圍 | -55℃～125℃ |
| 溫度測量精度 | ±0.5℃ |
| 測量時間 | 采樣AD速率 1秒/次 |
| 告警設置 | 告警臨界值設置范圍：1mΩ～2500Ω，0Ω不啟動告警功能 |
| 告警提示 | 測試值超過告警設定值時，蜂鳴器響聲告警提示 |
| 溢出顯示 | 超量程溢出功能：數字999999超限顯示 |
| 低電壓指示 | 當電池電壓低于DC 22.2V時，電池電量符號顯示紅色，提醒儀表需及時充電 |
| 數據存儲 | 600組(掉電或更換電池不會丟失數據) |
| 數據保持 | 每次測試完后自動保持顯示所測結果 |
| USB通信接口 | 通過上位機軟件可以上傳存儲數據 |
| 時鐘功能 | 24小時制，顯示時、分、秒 |
| 折算電阻計算 | 根據被測試品溫度、材質進行折算。 |
| 放電功能 | 測試后自動放電，放電指示清晰，避免誤操作 |
| 自動關機 | 設置自動關機后，無操作15分鐘后自動關機 |
| 主機尺寸 | 280mm×260mm×160mm |
| 質量 | 儀表：約3250g(含電池);總質量:約6.4kg(含附件) |
| 工作溫濕度 | -10℃～40℃；80%RH以下 |
| 存放溫濕度 | -10℃～60℃；70%RH以下 |
| 產品圖片 | 產品型號名稱 | 測試電流 | 輸出電壓 | 電阻量程 | 顯示屏 | 電源 | 其他 |
 |

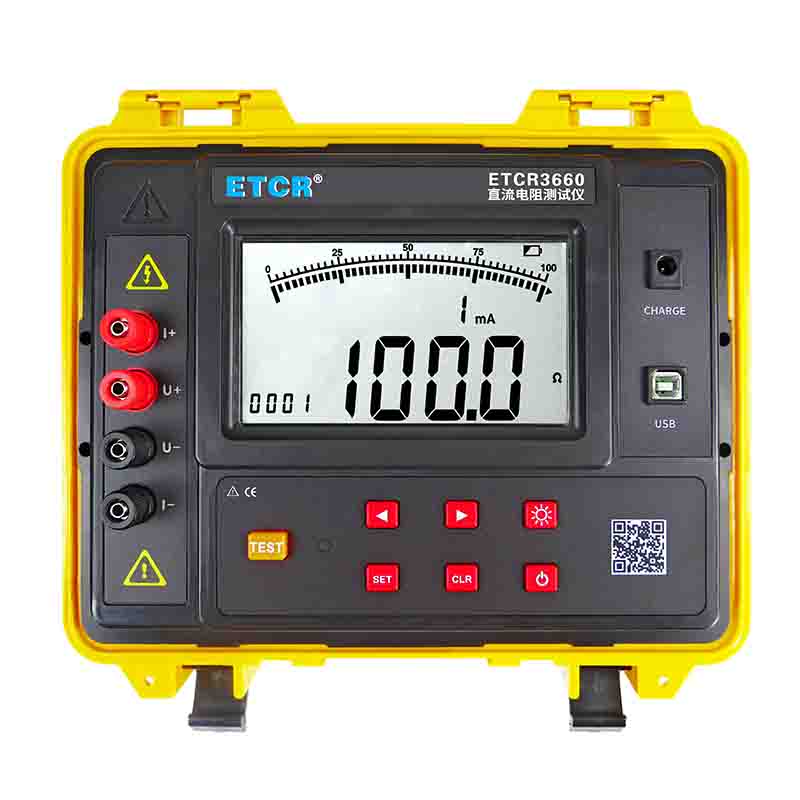

ETCR3660直流電阻測試儀 | 10A | 24V | 1.0uΩ～50kΩ | LCD屏 | 22.2V鋰電池 | USB、藍牙 |
 |

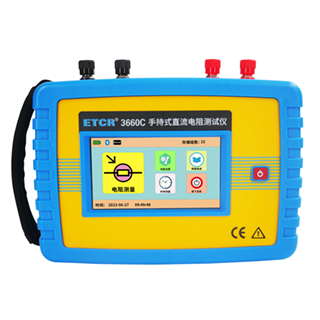

ETCR3660C手持式直流電阻測試儀 | 10A | 16V | 1.0uΩ～50kΩ | 5寸觸摸彩屏 | 16.8V鋰電池 | USB、藍牙 |
 |
ETCR3670變壓器直流電阻測試儀 | 10A | 24V | 1.0uΩ～50kΩ | 5寸觸摸彩屏 | AC220V/22.2V鋰電池 | USB、藍牙、打印機 |
